ГЛАВНОЕ

Союз переработчиков пластмасс

ПОЛИМЕРНАЯ ИНДУСТРИЯ: газета, купить и продать оборудование, цены на полимеры, изделия из пластмасс, книги, маркетинг, вакансии
стать партнером


Рейтинг@Mail.ru

Медиаплан 2020

 СТАНДАРТЫПОЛИМЕРНАЯ ИНДУСТРИЯ : ФОРУМ
 Пластмассы ячеистые эластичные. Метод испытания на растяжение

ГОСТ 15873-70 Пластмассы ячеистые эластичные. Метод испытания на растяжение


Категории ГОСТ 15873-70 по ОКС:
83. Резиновая, резинотехническая, асбесто-техническая и пластмассовая промышленность
83.100 Поропласты

Коды документа ГОСТ 15873-70:
Код КГС: Л29
Код ОКСТУ: 2209
ГРНТИ индекс(ы): 616181

Статус документа: действует, введён в действие 01.01.1971
Название на английском языке: Elexible cellular plastics. Method of test for tensile properties
Число страниц: 7

Настоящий стандарт распространяется на ячеистые эластичные пластмассы и устанавливает метод испытания их на растяжение.
Применение метода предусматривается в стандартах и технических условиях на ячеистые эластичные пластмассы.
Сущность метода состоит в испытании образца на растяжение, при котором определяют:
а) разрушающее напряжение при растяжении в МПа - отношение максимальной нагрузки, при которой разрушился образец, к начальной площади его поперечного сечения;
б) относительное удлинение при разрыве в процентах - отношение приращения длины рабочего участка образца, измеренного в момент разрыва, к его первоначальной длине.
В стандарт введен международный стандарт ИСО 1798-83.
(Измененная редакция, Изм. № 1, 2).


1. АППАРАТУРА


1.1. Испытание проводят на любой разрывной машине, которая в процессе испытания должна обеспечивать постоянную скорость раздвижения захватов и измерение нагрузки с погрешностью не более 1,0 % от измеряемой величины.
1.2. Захваты машины должны обеспечивать надежное крепление образцов и совпадение продольной оси образца с направлением растяжения.
1.3. Удлинение рабочего участка образца измеряют отсчетным устройством машины, масштабной линейкой или другим измерительным приспособлением, обеспечивающим непрерывность измерения с погрешностью не более 1,0 мм.
(Измененная редакция, Изм. № 2).
1.4. Прибор для измерения линейных размеров образцов выбирают в соответствии с ГОСТ 25015.
(Измененная редакция, Изм. № 2).


2. ОБРАЗЦЫ ДЛЯ ИСПЫТАНИЙ


2.1. Образцы для испытаний должны иметь форму двусторонней лопатки толщиной (10,0 ± 0,3) или (15,0 ± 0,5) мм. Размеры образцов соответствуют размеру вырубных ножей, указанных на черт. 1. Состояние режущих кромок ножей и их параллельность должны соответствовать ГОСТ 270.

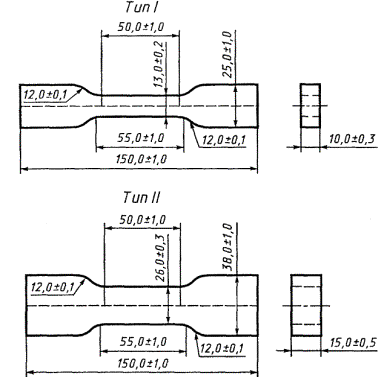

Черт. 1

(Измененная редакция, Изм. № 2).
2.2. Образцы типа I используют при испытании мелкоячеистых пластмасс, образцы типа II - при испытании крупноячеистых пластмасс, средний линейный размер ячейки которых превышает 2 мм, но не более 5 мм.
Тип образца должен быть указан в стандартах или технических условиях на материал.
(Измененная редакция, Изм. № 1).
2.3. Образцы вырубают штанцевым ножом из заготовки толщиной (10,0  0,3) мм или (15,0 ± 0,5) мм так, чтобы их продольная ось была перпендикулярна направлению вспенивания. Штанцевые ножи должны обеспечивать ширину рабочего участка образца (13,0 ± 0,2) мм или (26,0 ± 0,3) мм.
Другие направления вырезки образцов должны быть указаны в стандартах или технических условиях на материал.
(Измененная редакция, Изм. № 2).
2.4. Образцы должны иметь ровную поверхность без поверхностной пленки и видимых дефектов ячеистой структуры.
Допускается использовать образцы с поверхностной пленкой, если это предусмотрено в нормативно-технической документации на материал.
(Измененная редакция, Изм. № 1).
2.5. Количество образцов, взятых для испытания, указывается в стандартах или технических условиях на материал и должно быть не менее пяти.
2.6. Перед испытанием образцы кондиционируют по ГОСТ 12423 не менее 16 ч при (23 ± 2) С и относительной влажности (50 ± 5) %, если в нормативно-технической документации нет других указаний.
(Измененная редакция, Изм. № 2).


Черт. 2


3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ


3.1. Испытание проводят при температуре воздуха в помещении (23±2) °С и относительной влажности (50 ± 5) %, если в стандартах или технических условиях на материал нет иных указаний.
3.2. Перед испытанием на образец параллельно краям его наносят две метки на расстоянии (50,0 ± 0,5) мм друг от друга, ограничивающие рабочий участок образца. Метки должны находиться от края образца на расстоянии (50,0 ± 1,0) мм и иметь ширину не более 0,5 мм. Рекомендуется наносить метки при помощи штампа (черт. 2).
Нанесение меток не должно приводить к изменению свойств образца и к его разрушению по меткам.
3.3. Линейные размеры рабочей части образцов измеряют в соответствии с ГОСТ 25015.
3.4. Образец закрепляют в захватах разрывной машины так, чтобы продольная ось образца совпадала с осью захватов и направлением движения подвижного захвата. Расстояние между захватами должно быть (100 ± 1) мм. При этом захваты затягивают так, чтобы исключить скольжение образца в процессе испытания и не вызывать разрушение его в месте закрепления.
3.5. Скорость раздвижения захватов разрывной машины в процессе растяжения образца должна быть постоянной (500 ± 50) мм/мин, если в нормативно-технической документации на конкретный материал нет других указаний.
3.1-3.5. (Измененная редакция, Изм. № 2).
3.6. В процессе растяжения замеряют удлинение образца непрерывно и нагрузку в момент разрушения образца.
3.7. В расчет принимают результаты, полученные на образцах, разрушившихся в пределах рабочей части образца. Если количество таких образцов менее количества образцов, указанных в стандартах или технических условиях на материал, то испытание проводят на дополнительных образцах.


4. ПОДСЧЕТ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ


4.1. Разрушающее напряжение при растяжении (р) в МПа вычисляют по формуле
,
где Р - максимальная нагрузка, при которой разрушился образец, H;
b - ширина рабочей части образца, мм;
h - толщина рабочей части образца, мм.
(Измененная редакция, Изм. № 1).
4.2. Относительное удлинение при разрыве (р) в процентах вычисляют по формуле
,
где l0 - первоначальная длина рабочего участка образца в мм;
l1 - длина рабочего участка образца в момент разрыва в мм.
4.3. За результат испытания принимают среднее арифметическое результатов параллельных определений. Число параллельных определений, допускаемые расхождения между ними, требования к числу значащих цифр, а также пределы допускаемой суммарной погрешности измерений должны быть указаны в нормативно-технической документации на материал.
(Измененная редакция, Изм. № 2).
4.4. Протокол испытания должен содержать следующие данные:
а) наименование предприятия-поставщика;
б) наименование и марку материала, номер партии;
в) тип и число образцов, положение продольной оси образца при вырубке по отношению к направлению вспенивания;
г) наименование разрывной машины;
д) метод измерения удлинения;
е) условия кондиционирования, температуру и влажность воздуха в помещении, в котором проводилось испытание;
ж) разрушающее напряжение при растяжении (отдельные и среднее значения);
з) относительное удлинение при разрыве (отдельные и среднее значения);
и) дату испытания и номер настоящего стандарта;
к) число параллельных определений.
(Измененная редакция, Изм. № 1, 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химической промышленности
РАЗРАБОТЧИКИ
Н.В. Кия-Оглу, И.В. Шамов, П.И. Селиверстов, Л.А. Некрасова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.04.70 № 522
3. В стандарт введен МС ИСО 1798-83
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 270-75

2.1

ГОСТ 12423-66

2.6

ГОСТ 25015-81

1.4, 3.3



5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
6. ПЕРЕИЗДАНИЕ (апрель 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1978 г., декабре 1987 г. (ИУС 8-78, 3-88)

СОДЕРЖАНИЕ
1. Аппаратура
2. Образцы для испытаний
3. Проведение испытания
4. Подсчет результатов испытания

На сайте доступен для загрузки полный текст ГОСТ 15873-70 со всеми таблицами и формулами в формате pdf.

Загрузить ГОСТ 15873-70


Вернуться к списку ГОСТов: 83.100 Поропласты

Важно! Все документы ГОСТ представлены исключительно в ознакомительных целях. После ознакомления загруженные файлы необходимо удалить с носителя информации. Представленные на Plastinfo.ru документы не являются официальными и могут быть не актуальными на момент скачивания.

© Plastinfo.ru

ОПРОС НА PLASTINFO.RU

Ваша компания сократила штат из-за кризиса и ограничений, вызванных вирусом COVID-19?

результаты


Проводится с 02.07 по 02.08.2020

Получаем результат...
Онлайн магазин книг

Новости

Выставки и конференции
Государство и бизнес
Литература и образование
Новые материалы и марки
Обзоры и анализ рынков
Обзоры СМИ
Оборудование
Объемы и мощности
Отходы и экология
Персоны и назначения
Пресс-релизы, форс-мажоры
Разработки изделий
Слияния и новые имена
Цены на сырье и изделия

Объявления

Продать
Купить
Вакансии
Резюме
Форум

Информация

Справочник покупателя
Статьи и обзоры
Глоссарий
Выставки
Опросы
Стандарты
Видео Plastube

Подписка

Бизнес газета
Цены на полимеры
Импорт и экспорт
Магазин отчетов
Магазин книг
База полимеров
Polyglobe

О проекте

Контакты
Карта сайта
Партнеры
Реклама

Информация доступна зарегистрированным пользователям после авторизации
