 Пленка поливинилхлоридная декоративная отделочная. Технические условия

ГОСТ 24944-81 Пленка поливинилхлоридная декоративная отделочная. Технические условия


Категории ГОСТ 24944-81 по ОКС:
83. Резиновая, резинотехническая, асбесто-техническая и пластмассовая промышленность
83.140 Резиновые и пластмассовые изделия
83.140.10 Пленки и листы

Коды документа ГОСТ 24944-81:
Код ОКП: 577222
Код КГС: Ж16
Код ОКСТУ: 5770;2245
ГРНТИ индекс(ы): 670945

Статус документа: действует, введён в действие 01.01.1982
Название на английском языке: PVC film decorative finishing. Specifications
Число страниц: 18

Настоящий стандарт распространяется на поливинилхлоридную отделочную декоративную пленку без клеевого слоя и с клеевым слоем на обратной стороне, защищенным специальной бумагой.
Пленку изготовляют вальцово-каландровым способом из поливинилхлорида, пластификаторов, пигментов и различных добавок.
Пленка предназначается для отделки предварительно подготовленных внутренних поверхностей стен помещений жилых и общественных зданий, дверных полотен, встроенной мебели, отделочных панелей и других элементов интерьеров помещений.
Требования настоящего стандарта, за исключением пункта 1.1, являются обязательными.
Измененная редакция (Изм. № 1).


1. ТИПЫ И РАЗМЕРЫ


1.1. Пленка должна изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному предприятием-изготовителем.
Измененная редакция (Изм. № 1).
1.2. Условное обозначение пленки должно состоять из типа пленки, ее толщины и обозначения настоящего стандарта.
Пример условного обозначения декоративной отделочной пленки без клеевого слоя (ПДО) толщиной 0,15 мм:
ПДО-15 ГОСТ 24944-81
1.3. Пленку выпускают в рулонах. Рулоны могут состоять из двух кусков при длине одного из них не менее 2,5 м.
Общее число составных рулонов в поставляемой партии не должно превышать 10 %. Составные рулоны в местах стыковки кусков должны быть помечены бумажными сигналами.
1.4. Размеры пленки и предельные отклонения от номинальных размеров должны удовлетворять требованиям, приведенным в табл. 1.

Таблица 1

Типы пленки

Длина, м

Ширина, м

Толщина, м

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

ПДО

150

±1,00

1500 - 1600

±10,0

0,15

±0,02

ПДСО

15

800

±0,15

±1,00

450 - 500

900

±3,0

0,15

±0,02



Примечания:
1. Толщина пленки типа ПДСО указана вместе с толщиной клеевого слоя.
2. Допускается по соглашению изготовителя с потребителем выпуск пленки других размеров по длине и ширине.
3. Пленка типа ПДСО длиной 800 м предназначается для поставки промышленным предприятиям.


2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


2.1. Пленка должна изготавливаться в соответствии с требованиями настоящего стандарта, по рецептуре и технологическому регламенту, утвержденным в установленном порядке.
2.2. Пленка должна изготавливаться многоцветной с печатным рисунком, с гладкой или тисненой лицевой поверхностью.
Цвет, рисунок и фактура лицевой поверхности должны соответствовать цвету, рисунку и фактуре образцов-эталонов, согласованных с потребителем.
Измененная редакция (Изм. № 1).
2.3. На лицевой поверхности пленки не допускаются посторонние включения, царапины, раковины, складки, полосы, искажение рисунка и брызги от краски, видимые с расстояния 1 м от поверхности пленки.
Пленка не должна иметь сквозных отверстий и разрывов.
2.4. Специальная бумага для защиты клеевого слоя пленки типа ПДСО должна быть равномерно приклеена по всей поверхности пленки поверх клеевого слоя. Не допускается наличие участков пленки, не покрытых бумагой.
Складки бумаги не являются браковочным показателем.
2.5. Кромки пленки должны быть прямолинейными. Отклонение от прямолинейности кромок не должно превышать ±3 мм на 1 м.
2.6. Показатели физико-механических свойств пленки должны соответствовать указанным в табл. 2.

Таблица 2

Наименование показателя

Значение 1 категории качества

Разрушающее напряжение при растяжении в продольном направлении, МПа (кгс/см2), не менее

9,8 (100)

Относительное удлинение при разрыве в продольном направлении, %, не менее

115

Сопротивление отслаиванию для пленки типа ПДСО, Н/см (гс/см), не менее

1,76 (180)

Изменение линейных размеров, % не более:



- в продольном направлении

7,0

- в поперечном направлении

1,5



Измененная редакция (Изм. № 1).
2.7. Для пленки должны быть определены следующие пожарно-технические характеристики: группа горючести, группа воспламеняемости, группа дымообразующей способности и токсичности продуктов горения.
Измененная редакция (Изм. № 1).


3. ПРАВИЛА ПРИЕМКИ


3.1. Пленка должна быть принята партиями. Партией считают пленку одного типа, цвета, рисунка и фактуры, в количестве не более суточной выработки, изготовленном на одной технологической линии. Количество пленки менее суточной выработки считают партией.
3.2. Для проверки размеров, прямолинейности кромок, цвета, рисунка, фактуры и внешнего вида лицевой поверхности пленки, показателей физико-механических и санитарно-химических свойств, а также равномерности приклейки бумаги от каждой партии отбирают 3 % рулонов, но не менее 3 шт.
Измененная редакция (Изм. № 1).
3.2.1. Длину, ширину, прямолинейность кромок, цвет, рисунок, фактуру, внешний вид лицевой поверхности и равномерность приклейки бумаги определяют по трем отобранным рулонам.
Измененная редакция (Изм. № 1).
3.2.2. Для определения толщины и физико-механических свойств пленки от одного из отобранных рулонов по всей ширине от его конца отрезают полотно длиной 1 м, из которого вырезают образцы с ровными краями без зазубрин.
3.2.3. Исключен (Изм. № 1).
3.3. Длину, ширину, толщину, цвет, рисунок, фактуру и внешний вид лицевой поверхности, прямолинейность кромок, сопротивление отслаиванию, изменение линейных размеров, а также равномерность приклейки бумаги проверяют при приемке каждой партии.
Измененная редакция (Изм. № 1).
3.4. Разрушающее напряжение при растяжении и относительное удлинение при разрыве определяют при каждом изменении рецептуры, но не реже одного раза в квартал.
3.5. Пожарно-технические характеристики определяют при постановке продукции на производство и изменении рецептуры, но не реже одного раза в три года.
Измененная редакция (Изм. № 1).
3.6. При неудовлетворительных результатах проверки хотя бы по одному из показателей, по этому показателю следует проводить повторную проверку удвоенного количества образцов, изготовленных из двух оставшихся рулонов, отобранных от той же партии.
При неудовлетворительных результатах повторной проверки вся партия пленки приемке не подлежит.
Для партии пленки, не принятой по результатам испытаний по 3.2.1 настоящего стандарта, разрешается применять сплошной контроль, проверяя показатель, по которому не была принята партия.
Из рулонов, отобранных при сплошном контроле, формируют новую партию, которую предъявляют к приемке.
3.6а. При неудовлетворительных результатах повторных периодических испытаний этот вид испытаний переводят в приемосдаточные до получения положительных результатов не менее, чем для пяти подряд изготовленных партий, после чего вновь переходят к периодическим испытаниям.
3.6.б. Каждую партию пленки сопровождают документом о качестве, в котором указывают:
адрес предприятия-изготовителя или его товарный знак;
условное обозначение пленки;
объем партии (число рулонов, м2);
номер партии и дату изготовления;
результаты испытаний;
пожарно-технические характеристики;
срок хранения.
Измененная редакция (Изм. № 1).
3.7. Потребитель имеет право проводить контрольную проверку пленки, соблюдая при этом приведенный порядок отбора образцов и применяя указанные ниже методы испытаний.


4. МЕТОДЫ ИСПЫТАНИЙ


4.1. Испытания следует проводить при температуре (20 ± 2) °С после предварительного выдерживания рулонов и образцов пленки при этой температуре не менее 3 ч.
4.2. Каждый из трех отобранных рулонов подвергают внешнему осмотру и проверке размеров по длине и ширине рулеткой по ГОСТ 7502-98 с погрешностью до 1,0 мм. Ширину пленки измеряют в любых пяти местах рулона с интервалом не менее 2 м.
Измененная редакция (Изм. № 1).
За показатель ширины рулона принимают среднее арифметическое значение пяти измерений.
4.3. Для определения толщины пленки от отобранного в соответствии с п. 3.2.2 полотна отрезают полосу длиной 30 мм по всей ширине рулона.
Толщину пленок типов ПДО и ПДСО определяют микрометром типа МК-25 по ГОСТ 6507-90, с погрешностью до 0,01 мм.
Измененная редакция (Изм. № 1).
Для измерения толщины пленки типа ПДО на лицевой стороне, а для типа ПДСО на защитной бумаге наносят пять точек, равномерно расположенных по всей длине образца на расстоянии не менее 20 мм от кромок.
За толщину пленки типа ПДО принимают среднее арифметическое значение результатов пяти измерений.
Толщину пленки типа ПДСО измеряют вместе с бумагой в пяти отмеченных точках, затем бумагу отделяют и в тех же точках измеряют толщину бумаги. Толщину пленки типа ПДСО Н в мм определяют по формуле
Н = h - h1,
где h - толщина пленки с бумагой, мм;
h1 - толщина бумаги, мм.
За толщину пленки ПДСО принимают среднее арифметическое значение результатов пяти измерений.
4.4. Цвет, рисунок, фактуру следует определять визуально путем сравнения испытуемого образца с эталоном.
Измененная редакция (Изм. № 1).
4.5. Качество лицевой поверхности пленки следует проверять внешним осмотром без применения увеличительных приборов. Поверхность пленки должна быть равномерно освещена лампой дневного света с интенсивностью облучения 300 - 400 лк.
4.6. Равномерность приклейки бумаги для пленки типа ПДСО следует определять визуально.
4.7. Прямолинейность кромок пленки определяют металлической измерительной линейкой длиной 1 м по ГОСТ 427-75 в трех местах по длине каждого рулона, путем совмещения кромок пленки и металлической линейки и измерения максимального отклонения.
Пленку при испытании следует укладывать в свободном состоянии на ровном основании. За величину отклонения от прямолинейности принимают среднее арифметическое значение трех измерений.
4.8. Определение разрушающего напряжения при растяжении и относительного удлинения при разрыве.
Разрушающее напряжение при растяжении и относительное удлинение при разрыве определяют по ГОСТ 14236-81 при скорости раздвижения захватов испытательной машины, равной (100 ± 10) мм/мин.
Для испытания из полосы пленки вырезают в продольном направлении три образца размерами (15150)  1 мм с длиной рабочего участка, равной 100  1 мм.
Измененная редакция (Изм. № 1).
Образцы пленки типа ПДСО должны быть освобождены от защитной бумаги.
За величину разрушающего напряжения при растяжении и относительного удлинения при разрыве в продольном направлении принимают среднее арифметическое значение результатов испытаний трех образцов.
4.9. Определение сопротивления отслаивания пленки
4.9.1. Сущность метода заключается в определении усилия отслаивания между пленкой типа ПДСО и металлической пластинкой после воздействия на нее повышенной температуры в течение заданного времени.
4.9.2. Аппаратура и приспособления
Разрывная машина, обеспечивающая отслаивание при скорости 100 мм/мин. Усилие отслаивания образца следует измерять в пределах 15 - 85 % шкалы с погрешностью до ±1 % измеряемой величины.
Сушильный шкаф, поддерживающий температуру (70 ± 2) °С.
Стальная полированная пластинка (черт. 1). Шероховатость полированной поверхности должна быть Ra 0,63 - 0,50 мкм по ГОСТ 2789-73.


Черт. 1

4.9.3. Подготовка образцов и проведение испытания
Из полосы пленки, отрезанной в соответствии с п. 3.2, вырезают в продольном направлении три образца.

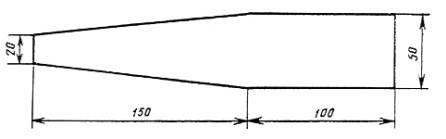

Форма и размеры образца указаны на черт. 2.
Образцы на рабочем участке, равном 100 мм, должны быть освобождены от защитной бумаги и наклеены на стальную полированную пластинку.
Пластинка перед наклейкой образца должна быть обезжирена этиловым спиртом по ГОСТ 18300-87.
Наклеенный на пластинку образец прикатывают металлическим роликом массой (5,0  0,1) кг, диаметром (13,5  0,2) см, высотой (5,0  0,2) см, затем помещают на 30 мин в сушильный шкаф при температуре (70  2) °С.
Измененная редакция (Изм. № 1).
Испытанию подвергают образцы, охлажденные до температуры, равной (20 ± 2) °С.
Стальную пластинку укрепляют в верхнем неподвижном захвате, а трапецеидальный конец пленки перегибают на 180 и закрепляют в нижнем захвате машины. При этом продольная ось образца должна совпадать с осью и направлением движения подвижного захвата.


Черт. 2

Регистрируют максимальное усилие отслаивания пленки на рабочем участке.
Величину сопротивления отслаивания пленки X в Н/см (гс/см) вычисляют по формуле:

где Р - максимальное усилие отслаивания, Н (гс);
В - ширина образца в рабочей части, см.
За величину сопротивления отслаивания пленки принимают среднее арифметическое значение результатов испытания трех образцов.
4.10. Изменение линейных размеров определяют по ГОСТ 11529-86 методом «по рискам»
4.10.1. Сущность метода заключается в измерении расстояния между рисками, нанесенными на образец пленки до и после воздействия на него повышенной температуры в течение заданного времени.
4.10.2. Подготовка образцов и проведение испытаний
Определение изменения линейных размеров следует проводить по ГОСТ 7251-77 со следующими дополнениями:
а) образцы пленки типа ПДСО освобождают от защитной бумаги и попарно склеивают клеевыми сторонами с соблюдением одного направления. На склеенные образцы наносят разметочные риски по ГОСТ 7251-77;
б) образцы пленок типов ПДО и ПДСО укладывают между стеклами размером 140140 мм, толщиной 2,5 - 5 мм и выдерживают в сушильном шкафу.
Изменение линейных размеров определяют отдельно в продольном и поперечном направлениях.
За величину изменения линейных размеров пленки в каждом направлении принимают среднее арифметическое значение результатов испытаний трех образцов.
Измененная редакция (Изм. № 1).
4.11. Группу горючести определяют по ГОСТ 30244-94, группу воспламеняемости - по ГОСТ 30402-96, группу дымообразующей способности и токсичности продуктов горения - по ГОСТ 12.1.044-89.
Измененная редакция (Изм. № 1).


5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


5.1. Пленку типа ПДО следует наматывать в рулоны лицевой поверхностью наружу на картонные навивные шпули внутренним диаметром до 100 мм, обертывать бумагой по ГОСТ 8273-75 и перевязывать шпагатом по ГОСТ 17308-88.
Измененная редакция (Изм. № 1).
5.2. Пленку типа ПДСО длиной 15 м следует наматывать в рулоны без шпуль лицевой поверхностью наружу и укладывать в картонные коробки по ГОСТ 12301-81. Масса брутто одной коробки не должна превышать 50 кг. Пленку типа ПДСО длиной 800 м следует наматывать в рулоны на металлические гильзы лицевой поверхностью наружу, обертывать бумагой по ГОСТ 8273-75 и перевязывать шпагатом по ГОСТ 17308-88.
Измененная редакция (Изм. № 1).
5.3. На обоих концах полотнища пленки в рулоне на нелицевой стороне следует ставить штамп контролера-упаковщика или личное клеймо.
5.4. На каждое тарное место должен быть наклеен образец пленки и приклеена этикетка, в которой следует указывать:
- наименование и адрес предприятия-изготовителя и его товарный знак;
- условное обозначение пленки;
- размеры и количество метров квадратных в рулоне;
- номер партии и дату изготовления;
- манипуляционные знаки «Хрупкое - осторожно» по ГОСТ 14192-96;
- краткие сведения по применению (инструкция по применению пленки);
- штамп ОТК предприятия-изготовителя или личное клеймо;
- срок хранения пленки;
Измененная редакция (Изм. № 1).
5.5. Транспортная маркировка - по ГОСТ 14192-96 с нанесением манипуляционного знака «Хрупкое - осторожно» по ГОСТ 14192-96.
Измененная редакция (Изм. № 1).
5.6. Исключен (Изм. № 1).
5.7. Пленку следует транспортировать всеми видами транспортных средств в условиях, исключающих возможность ее увлажнения, загрязнения, механических повреждений и попадания прямых солнечных лучей.
5.8. При транспортировании коробки с пленкой типа ПДСО следует устанавливать в горизонтальном положении не более чем в три ряда по высоте.
Рулоны пленки типа ПДО длиной 150 м и типа ПДСО длиной 800 м следует транспортировать в горизонтальном положении в специальных контейнерах.
5.9. Пленку следует хранить в сухом закрытом помещении при температуре от плюс 5 до 35 °С в условиях, исключающих попадание прямых солнечных лучей, на расстоянии не менее 1 м от отопительных приборов.
Коробки с пленкой типа ПДО следует хранить в горизонтальном положении не более чем в три ряда по высоте.
Рулоны пленки типа ПДО длиной 150 м и типа ПДСО длиной 800 м следует хранить в горизонтальном положении на специальных стеллажах.
Не допускается совместное хранение пленок и органических растворителей, кислот и химикатов.
5.10. Срок хранения пленки - два года со дня изготовления. По истечении указанного срока пленка может быть использована только после проверки ее на соответствие требованиям настоящего стандарта.
Введен дополнительно (Изм. № 1).


6. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ


6.1. Рулоны пленки необходимо распаковывать при температуре не ниже плюс 15 °С. В случае, если рулоны транспортировались при температуре от 0 до плюс 10 °С, их следует раскатывать не ранее чем через 24 ч, а при температуре ниже 0 °С - не ранее чем через 48 ч после выдержки их в помещении при температуре не ниже плюс 15 °С.
6.2. Перед наклеиванием рулоны пленки типа ПДСО следует раскатать, нарезать на полотна в соответствии с размерами оклеиваемой поверхности, уложить пленку лицевой поверхностью вверх и выдержать при температуре не ниже плюс 15 °С в течение времени, указанного в п. 6.1.
6.3. Отделываемая поверхность должна быть сухой, ровной, гладкой и обеспыленной.
Поверхности, имеющие меловую побелку, следует предварительно промыть, проолифить и просушить. Оштукатуренные поверхности следует оклеить тонкой бумагой и затем просушить.
6.4. При наклеивании подготовленных полотнищ пленки их следует разглаживать мягкой тканью от центра к краям. Оклеивание подготовленных поверхностей пленкой типа ПДСО следует производить при температуре от плюс 15 до 25 °С. При этом необходимо следить, чтобы под полотнищем пленки не образовывались воздушные пузыри.
6.5. В производственных условиях пленку типа ПДО длиной 150 м и пленку типа ПДСО длиной 800 м следует применять в соответствии с действующей технологией и с инструкцией по их применению.
6.6. Поверхности, оклеенные пленками типов ПДО и ПДСО, допускается подвергать влажной чистке водой комнатной температуры. Не допускается применение растворителей, мыла и моющих средств.


7. Требования безопасности и окружающей среды


7.1. На каждый тип пленки должен быть получен в установленном порядке гигиенический сертификат.
7.2. По классификации ГОСТ 19433-88 пленка не является опасным грузом.
7.3. Основными видами возможного опасного воздействия на окружающую среду является загрязнение атмосферного воздуха населенных мест, почв и вод в результате неорганизованного сжигания и захоронения отходов пленки на территории предприятия-изготовителя или вне его, а также произвольной свалки их в не предназначенных для этой цели местах.
7.4. Отходы пленки, образующиеся при изготовлении, строительстве и ремонте зданий и сооружений, подлежат утилизации на предприятии-изготовителе, должны вывозиться на полигоны промышленных отходов или организованно обезвреживаться в специальных, отведенных для этой цели местах.
Измененная редакция (Изм. № 1).

СОДЕРЖАНИЕ
1. Типы и размеры
2. Технические требования
3. Правила приемки
4. Методы испытаний
5. Упаковка, маркировка, транспортирование и хранение
6. Указания по применению
7. Гарантии изготовителя

На сайте доступен для загрузки полный текст ГОСТ 24944-81 со всеми таблицами и формулами в формате pdf.

Загрузить ГОСТ 24944-81


Вернуться к списку ГОСТов: 83.140.10 Пленки и листы

Важно! Все документы ГОСТ представлены исключительно в ознакомительных целях. После ознакомления загруженные файлы необходимо удалить с носителя информации. Представленные на Plastinfo.ru документы не являются официальными и могут быть не актуальными на момент скачивания.

Мониторинг цен на полимеры
Подписывайтесь на Plastinfo.ru в Telegram
ОПРОС НА PLASTINFO.RU

Ваш прогноз на изменение цены первичных полимеров в 2024 году?

результаты


Проводится с 05.03 по 30.04.2024

Получаем результат...
Онлайн магазин книг Телеграм канал Plastinfo.ru Рупластика: международная специализированная выставка пластмасс и каучуков видео о индустрии переработки пластмасс и каучука

Новости

Выставки и конференции
Государство и бизнес
Литература и образование
Новые материалы и марки
Обзоры и анализ рынков
Обзоры СМИ
Оборудование
Объемы и мощности
Отходы и экология
Персоны и назначения
Пресс-релизы, форс-мажоры
Разработки изделий
Слияния и новые имена
Цены на сырье и изделия

Изделия

Полипропиленовые трубы
Полиэтиленовые трубы
Фитинги
ПВХ окна и двери
Емкости 1-5л
Канистры
Полиэтиленовая пленка
Мешки, пакеты майка
Термоусадочная пленка
Вагонка, сайдинг, профили
Сотовый поликарбонат

Объявления

Продать
Купить
Вакансии
Резюме
Форум

Информация

Справочник покупателя
Статьи и обзоры
Глоссарий
Выставки
Опросы
Стандарты
Видео Plastube

Подписка

Бизнес газета
Цены на полимеры
Импорт и экспорт
Магазин отчетов
Магазин книг
Polyglobe

О проекте

Контакты
Карта сайта
Партнеры
Реклама
